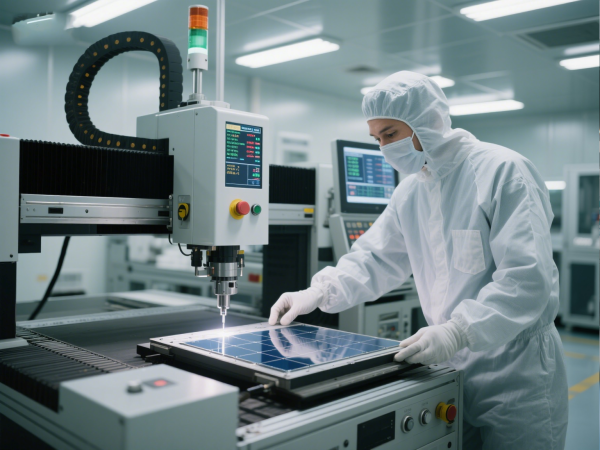

在半導體與光伏產業對硅片加工精度要求不斷提升的背景下，激光鉆孔設備憑借非接觸式加工、高靈活性等特性，成為突破傳統機械加工瓶頸的關鍵技術。本文從技術原理、應用場景及選型要點出發，解析該設備如何助力企業實現精密加工升級。

一、激光鉆孔技術的顛覆性?xún)?yōu)勢解析

激光鉆孔設備通過聚焦高功率密度激光束（10?-10?W/cm2），利用光熱效應或多光子電離效應去除材料，其核心優勢體現在三個維度：

1. 加工原理的革命性突破

區別于機械鉆孔的物理切削，激光加工通過能量轉化實現材料氣化，避免了鉆頭磨損、機械應力等問題。在 100μm 硅晶圓加工中，激光鉆孔速度可達 500 孔 / 秒，且孔壁無毛刺、無微裂紋，而機械鉆孔在同等厚度材料上僅能達到 100 孔 / 秒，且缺陷率超過 5%。這種非接觸式加工特性，使其在超薄硅片（<50μm）加工中優勢顯著。

2. 精度與效率的雙重跨越

超快激光技術（飛秒 / 皮秒級）將加工精度推向新高度：可實現 ±2μm 的孔徑控制和 98% 的真圓度，熱影響區（HAZ）縮小至 10μm 以?xún)?nèi)。某行業報告指出，在 3D IC 封裝的硅通孔（TSV）加工中，激光鉆孔設備的良率比機械鉆孔提升 30% 以上，加工效率提升 4 倍，有效降低了高端封裝的成本門檻。

3. 材料適應性的全面拓展

設備可兼容硅、碳化硅、玻璃、陶瓷等多種硬脆材料，尤其在 5G 射頻模塊常用的介電材料加工中表現優異。例如，在 PTFE 基板上加工 φ50μm 盲孔時，激光鉆孔設備可實現邊緣無碳化，而傳統機械鉆孔則會因摩擦熱導致材料熔融，無法滿足高頻信號傳輸?shù)目煽啃砸蟆?/span>

二、技術演進：從單一加工到智能集成

隨著工業 4.0 與半導體先進制程的推進，激光鉆孔設備正經歷技術升級，呈現三大發展趨勢：

1. 超快激光的深度應用

飛秒激光通過多光子吸收效應實現 "冷加工"，直接破壞材料分子鍵，避免熱熔融重鑄問題。在硅片微孔加工中，該技術可將孔壁粗糙度控制在納米級別，無需化學拋光即可滿足高端器件的封裝要求。某案例顯示，采用飛秒激光設備加工的硅片，后續電鍍工序的良品率提升 18%，顯著減少了后處理成本。

2. 智能化加工系統的構建

集成 AI 算法的設備可通過實時監測數據動態調整加工參數：搭載的同軸視覺系統以 200 幀 / 秒的速度采集鉆孔圖像，機器學習模型自動識別孔位偏差并優化激光焦點，使孔位精度從 ±10μm 提升至 ±5μm，深度一致性達 99%。這種自適應能力，有效解決了材料批次差異對加工質量的影響。

3. 多技術融合的復合加工

通過雙波長激光（如紫外光與紅外光）協同加工，設備可在鉆孔的同時完成孔口倒角與殘留物清除。某企業在加工 150μm 硅片時，采用復合工藝將孔邊緣崩裂率從 12% 降至 1% 以下，省去了傳統的人工檢測與修復環節，單批次加工時間縮短 30%。

三、典型應用場景與價值呈現

激光鉆孔設備的技術特性，使其在多個高端制造領域發揮關鍵作用：

1. 半導體封裝：支撐先進集成技術

在 2.5D 封裝的硅中介層加工中，設備可實現 φ20μm 微孔的高密度陣列加工（孔間距≤50μm），孔位偏差≤0.3μm，為芯片間的 TSV 互聯提供物理基礎。某存儲芯片廠商引入該技術后，封裝密度提升 40%，信號延遲降低 25%，產品性能達到國際領先水平。

2. 光伏電池：助力高效電池量產

在 TOPCon 電池的背接觸結構加工中，設備需在 130μm 硅片上實現每秒 20,000 次的超高速鉆孔。通過優化激光脈沖波形與掃描路徑，單臺設備日加工量可達 50,000 片，配合自動化上下料系統，實現了從人工抽檢到全流程智能化的生產升級。

3. 精密光學：解鎖高端器件制造

在量子計算用金剛石色心器件加工中，飛秒激光設備可在 1mm 厚度金剛石片上加工 φ100μm 通孔，孔壁粗糙度 Ra<50nm，達到光學級表面要求。這種加工能力，推動了新型量子傳感器從實驗室研發向產業化的跨越。

四、設備選型的核心考量因素

面對不同的加工需求，選擇激光鉆孔設備需重點評估以下參數：

1. 精度相關參數

• 定位精度：半導體封裝場景需≥±3μm（建議采用配備大理石基座與空氣軸承的設備）

• 孔徑一致性：通過設備穩定性測試，要求同一硅片上的孔徑波動≤±1.5μm

• 表面質量：高頻器件建議選擇配備飛秒激光頭的設備（Ra<200nm）

2. 效率配置方案

• 單 / 雙激光頭：小批量打樣選單頭（成本低），大規模量產選雙頭（效率提升 60%）

• 掃描系統：振鏡掃描適合小孔徑（<100μm），動態聚焦系統適合大厚度材料（>500μm）

• 自動化程度：優先選擇集成視覺定位與機械臂上下料的機型（減少人工干預誤差）

3. 供應商服務能力

• 打樣測試：要求供應商提供至少 3 種不同硅片（常規 / 超薄 / 高阻）的加工樣品

• 技術支持：確認是否有本地化工程師團隊（響應時間≤48 小時）

• 長期合作：詢問是否提供工藝參數庫更新服務（適應新材料研發需求）

五、行業趨勢與投資建議

隨著全球半導體產能向中國大陸轉移，激光鉆孔設備市場迎來快速增長期。據 SEMI 預測，2025 年該領域市場規模將突破 50 億元，年復合增長率達 25%。企業在布局時需關注：

• 技術前瞻性：優先選擇支持多激光器切換（紫外 / 飛秒 / CO?）的設備，適應未來材料多元化趨勢

• 環保合規：選擇配備廢氣處理與粉塵回收系統的機型，滿足 SEMI S2/S8 等國際安全標準

• 數據互聯：支持 OPC UA 協議的智能設備，可無縫接入工廠 MES 系統，實現加工數據實時追溯

  激光鉆孔設備作為精密加工的核心裝備，其價值不僅在于替代傳統工藝，更在于定義新的制造可能。通過科學選型與工藝優化，企業可在半導體與光伏等高精領域建立技術壁壘，搶占產業升級的戰略機遇。
